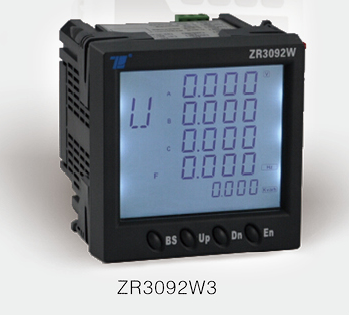

ZR3092W3多功能電力儀表

詳情內容
content details

多功能網絡電力儀表
★ 性能特點★ 技術指標
● 高精度測量三相電壓、三相電流、有功功率、無功功率、
 視在功率、功率因數、頻率等電參量。
● 正反向有功/無功電能計量。
● 提供數碼管或液晶顯示,本地數據查詢。
● 菜單直觀,按鍵操作簡單。
● 電流、電壓變比可編程。
● 支持RS-485通訊,Modbus-RTU協議。
● 支持開關量輸入、開關量輸出、模擬量變送輸出、電能
  脈沖輸出。
● 安裝方便,接線簡單,工程量小。
● 寬范圍交直流通用電源:AC/DC 80V~270V。
● 可完成SCADA、PLC中多種通訊軟件的組網。
測量精度
● 電壓     0.5級
● 電流     0.5級
● 有功功率   0.5級
● 無功功率   0.5級
● 功率因數   0.5級
● 頻率     ±0.02Hz
● 有功電能   0.5級或1級
● 無功電能   1級或2級
信號輸入
● 接線方式   三相四線、三相三線
● 額定電壓   AC57.7V、AC100V、AC220V、AC380V
● 額定電流   AC 1A、AC 5A
● 過負載    電壓:1.2倍(持續),2倍/1秒(瞬時)
         電壓:1.2倍(持續),10倍/5秒(瞬時)
● 功耗     電壓:<1VA/相,電流:<0.4VA/相
● 阻抗     電壓:>300kΩ,電流:20mΩ
● 頻率     45-65Hz
輔助電源
● 工作范圍   AC/DC:85V-265V
● 功耗     <4VA
功能模塊
● 通訊接口   支持1路RS-485通訊
         Modbus-RTU協議
         波特率:600~9600bps,默認9600bps
● 開關量輸入  支持4路干結點輸入
● 開關量輸出  支持2路繼電器輸出
        容量:AC 250V/5A,DC 30V/5A
環境
● 工作溫度   -10℃~+55℃
● 存儲溫度   -25℃~+70℃
● 相對濕度   ≤90%,無腐蝕氣體場所
● 海拔     ≤2500m
安全
● 絕緣電阻   >100MΩ
● 光流耐壓   AC 2kV
電磁兼容性能
靜電放電        4級
● 電快速瞬間變脈沖群 4級
● 浪涌(沖擊)     4級
外形尺寸
● 面框尺寸    1201×20;80×80;96×96
● 開孔尺寸    111×111;77×77;91×91






★ 規格選型
功能型號實進測量電能計量開關量
輸入
開關量
輸出
變送輸出通訊
接口
顯示方式面板尺寸
(mm)
三相
電壓
三相
電流
有功
功率
無功
功率
功率
因數
頻率有功
電能
無功
電能
ZR2080W31三排
LED
80×80

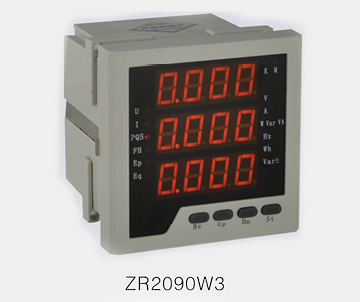

ZR2090W31-2196×96
ZR2012W31-21120×120
ZR2080W3Y1字段
LCD
80×80

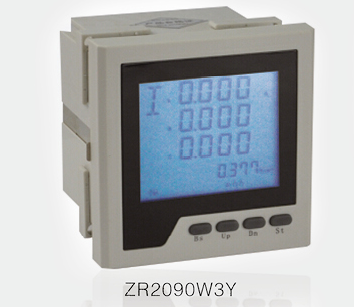

ZR2090W3Y1-2196×96
ZR2012W3Y1-21120×120
ZR3092W342196×96
注:開關量輸入、開關量輸出、變送輸出、通訊都是為選配功能。

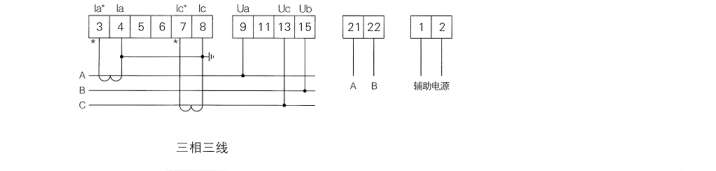

★ 端子排列圖
(注:如與儀表殼體上接線圖不一致,請以儀表殼體上為準)
